고온수 지열히트펌프란?

유천써모텍 고온수 지열히트펌프는 디슈퍼히터(과냉각 응축기)를 이용한 히트펌프 시스템으로 간단한 구조에 의해 급탕 및 냉난방을 원활하게 공급할 수 있을 뿐만 아니라, 열교환 효율을 증대시킬 수 있는 디슈퍼히터를 이용한 히트펌프 시스템을 적용한 제품이다.

유천써모텍 고온수 지열히트펌프는 유천써모텍만의 독자적이며, 획기적인 신기술 개발로 환수온도 40℃~50℃에 60℃ 이상 고온수 생산에도 신재생에너지 KS인증 제품이다.

유천써모텍 고온수 지열히트펌프는 환수온도 55℃에서 60℃ 이상 고온수 생산에도 COP가 3.0 이상으로서 세계 최고의 고온용 히트펌프 이며, 화석연료대비 50~80%의 에너지 절감이 가능한 제품이다.

유천써모텍 고온수 지열히트펌프는 환수온도 55℃에서 60℃ 이상 고온수 생산이 가능한 제품으로 기존 난방기 (보일러, 흡수식 냉온수기)와 사용온도 영역이 같아 기존 타 시스템과의 연동운전 및 기존 공조 장비에 적용이 가능하므로 개보수 공사가 용이한 제품이다.

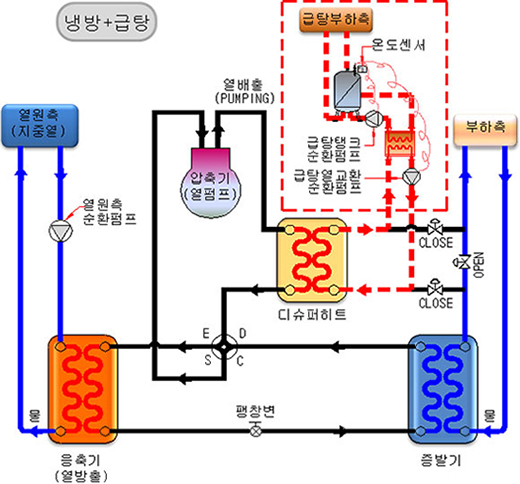

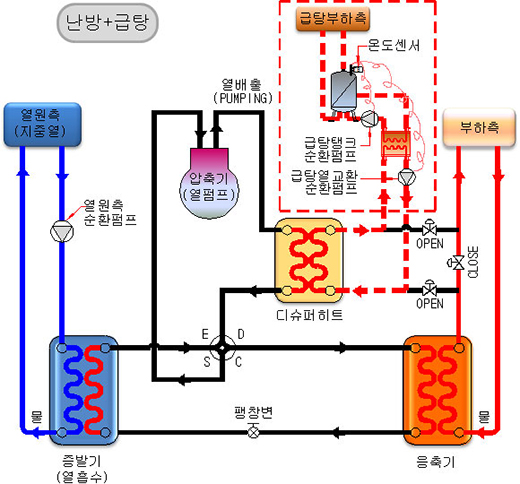

고온수 지열히트펌프 핵심기술

위 범위의 공사는 수요자의 급탕요구시 건축설비 공사범위에 해당

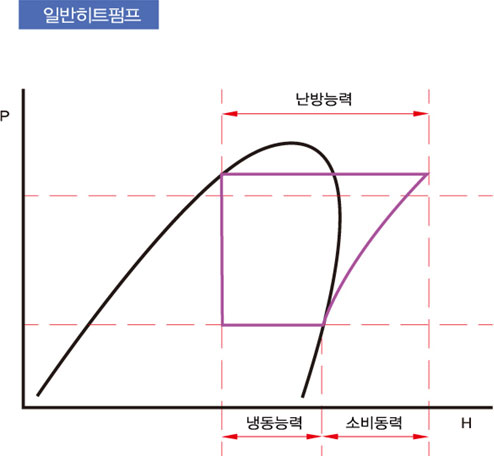

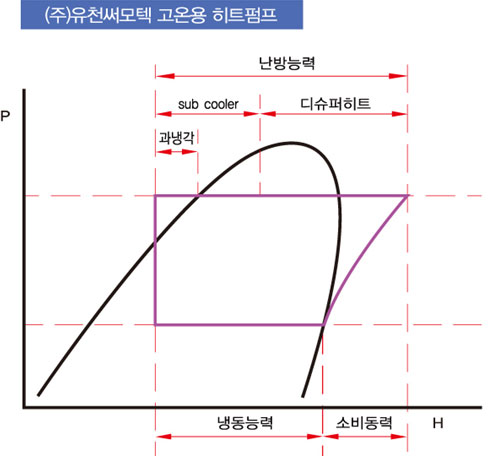

모리엘선도 비교

일반히트펌프 고온수 가열시 문제점

  • COP 저하
  • 압축기 고압 발생 우려
  • 장시간 운전 불가
  • 히트펌프 수명 저하

일반지열히트펌프 VS 고온수히트펌프 성능비교

구분 일반지열히트펌프 고온수히트펌프(유천써모텍) 비고
사용 온도 (출구) 냉방 : 12 ~ 7℃ (온도차 : 5℃)
난방 : 40 ~ 45 ℃		 냉방 : 15 ~ 6℃ 또는 12 ~ 4℃
난방 : 50 ~ 60 ℃이상 (온도차 : 7 ~ 10℃이상)
적용 범위 - 냉방
- 난방
- 바닥난방 (저온온수공급-부적합)
- 급탕 (저온온수 공급-부적합)
- 수축열(저온)		 - 냉방
- 난방
- 바닥난방
- 급탕
- 수축열(고온)
※ 1대의 장비로 가능
장비 안정성 난방시 과열(응축압력 이상) 운전으로 인한 기계 소손 우려 과냉각 응축기에서 압력을 흡수하여 응축압력 안정 및 기계적 안정
보일러 등 타열원과의 연동관계 난방 공급수의 온도가 낮으므로 연동이 어려움 난방 공급수의 고온운전이 가능하여 연동이 용이함
축열조(저탕조) 대용량 (저온의 온수) 소용량 (고온의 온수)
※ 심야전기 축열 운전시 시설비 대폭 감소
순환 수량 100% 100% (대온도차 제품 : 60~70%)
워밍업 운전

- 적은 온도차(5~10℃)의 온수 공급으로 설정온도 도달이 느리며 실내 불쾌감 조성

- 액압축 및 동파의 우려가 크다.

- 큰 온도차(20℃이상)의 온수 공급으로 설정온도 도달이 빠르며 실내 쾌적감 조성

- 과냉각 응축기 역할이 커지므로 효율이 높아지고 안정적인 운전이 된다.
경제성 순환수량이 크므로 시설 투자비 증가 순환수량의 감소로 시설 투자비 감소
(시설비 증감 30~40%)

디슈퍼히터 적용(2단 열교환기) 시스템 효과

디슈퍼히터 및 부하 열교환기 2단 열교환 이용 냉매의 효율적 열전달 성능 개선
디슈퍼히터에서 고온 기체 상태의 냉매는 과열을 방출하며 고온 열전달 부하측 열교환기는 저온 환수와 열교환하며 냉매 과냉각 효율 증대로 2단에 걸쳐 냉매와 난방 순환수의 효율적 열전달로 고온에서도 안정적 운전이 가능

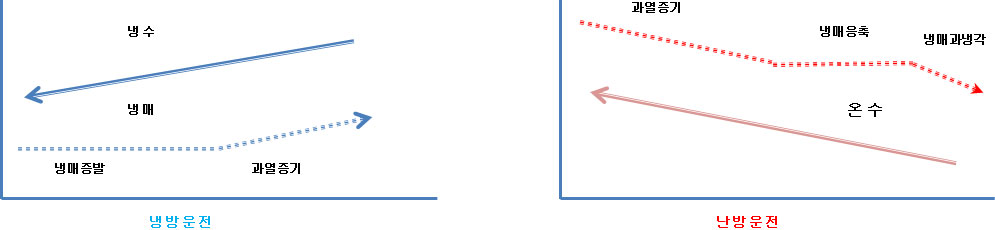

대향류 흐름 형성 효과

냉방과 난방 모두 냉매의 흐름과 냉(온)수 흐름을 대향류로 유지하여 열교환 성능이 증대되고 C.O.P 상승 효과
