공기조화기

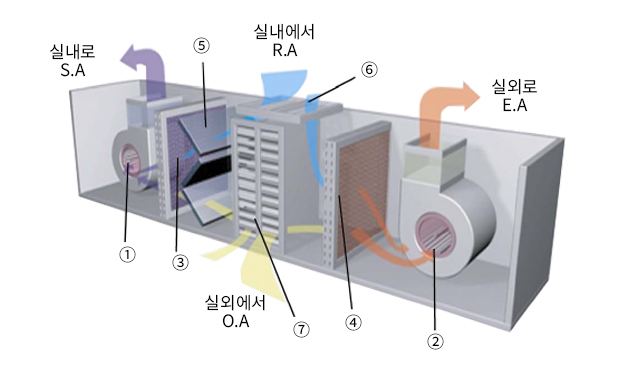

완전공기조화기 개요

1. SUPPLY FAN

2. EXHAUST FAN

3. EVAPORATOR COIL

4. CONDENSER COIL

5. FILTER

6. RETURN AIR DAMPER

7. OUT AIR DAMPER

  • 완전공기조화는 압축기, 응축기, 증발기, 팽창밸브 등 냉동기 기본요소를 일체로 구성하여 중앙집중식 냉난방기의 공조 수준인 냉방, 난방, 환기,습도, 청정도의 기능을 수행할 수 있는 냉난방기

    일체형으로서 부대설비 (보일러, 냉수펌프, 냉각수펌프, 수배관, 냉각탑 등)를 생략할 수 있어 자원 절약, 화석연료 및 물을 사용하지 않아 공해 물질 배출이 전혀 없는 환경 친화적인 기술

    종래 열펌프의 문제점인 제상 방식을 개선하여 혹한기 안정운전을 가능하게하므로 한냉 지역으로의 사용 범위를 확대시킴

    환기 에너지 회수와 부대설비 동력(냉각수펌프, 냉수펌프, 냉각탑)을 배제시켜 에너지 절감을 극대화 시킴 (에너지 절감 30%이상)

    부대설비 (보일러, 냉수 펌프, 냉각수 펌프, 냉각탑, 수배관 설비)가 필요 없어 시공기간 단축 및 시공비 절감과 설비를 간단하게 하여 운전 및 유지 보수관리가 용이하며 유지관리 비용을 대폭 절감시킴

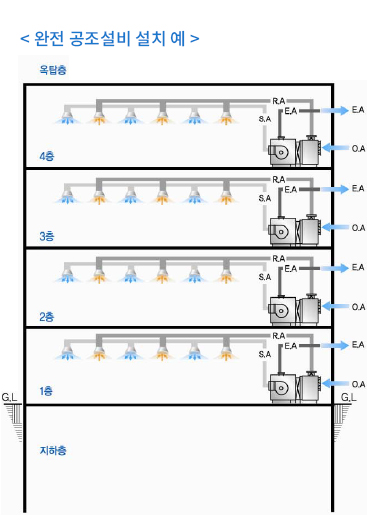

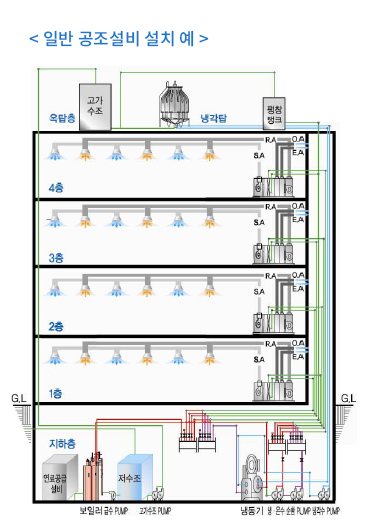

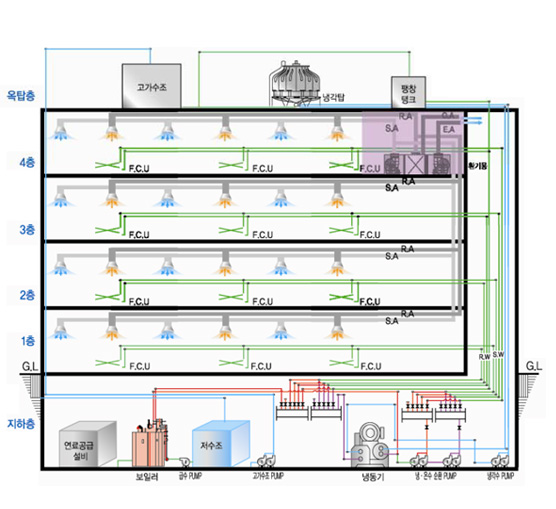

공조설비 방식 비교

공조설비 방식 비교 특징

  • 01.시공기간이 짧고 간단합니다.


  • 02.초기 투자비 부담이 없습니다.


  • 03.전문 관리 인원이 필요 없습니다.


  • 04.기계실을 고부가가치 공간으로 활용합니다.

  • 05.운전,유지비 절감으로 투자비를 회수합니다.

  • 06.환기를 충분히 하여도 에너지 손실이 없습니다.

  • 07.냉각탑,물 펌프,배관설비 등 부대설비가 필요 없습니다.

  • 08.용량 부족한 기존 설비에 적용하여 20~30% 용량을 증대시킬 수 있습니다.

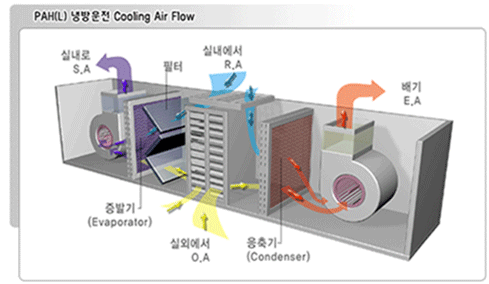

완전공기조화기 운전방식 - 1. 냉방운전

  • 환기시, 배기되는 차가운 실내 공기를 CONDENSER로 유입시키고 EVAPORATOR에서 발생된 차가운 응축수를 CONDENSER에 골고루 살수하여 성적계수를 향상시켰다.

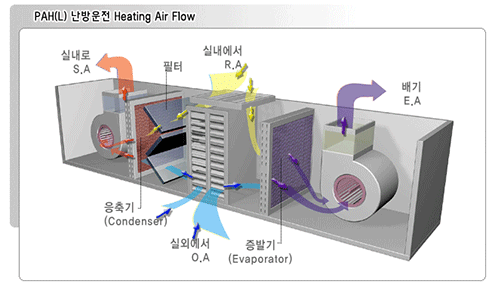

완전공기조화기 운전방식 - 2. 난방운전

  • 환기시, 배기되는 따뜻한 실내 공기를 EVAPORATOR를 통하여 열을 회수하고, 실내로 유입되는 차가운 외부 공기를 가열하여 난방능력을 대폭 증대시켰다.

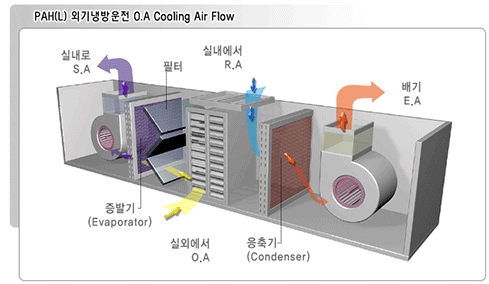

외기 냉방운전

  • 환절기, 외기 온도가 실내 설정 온도보다 낮을시 100% 외기를 실내로 공급하고 100% 실내 공기를 외부로 배출하여 에너지를 대폭 절감하고 실내 환경조건을 쾌적하게 개선 시킨 운전방식이다.

완전공기조화기 적용 예 - 1. 환기용 공기조화기

  • 중앙집중 냉·난방설비에서 환기공조기를 완전공기조화기로 설치할 경우 환기조화기 능력만큼 완전공기조화기를 단독 운전하여 부하가 적은 환절기나 초여름, 초겨울에 부하가 큰 중앙집중식 냉·난방기의 운전을 억제하고 에너지 절감 운전을 기대할 수 있다.

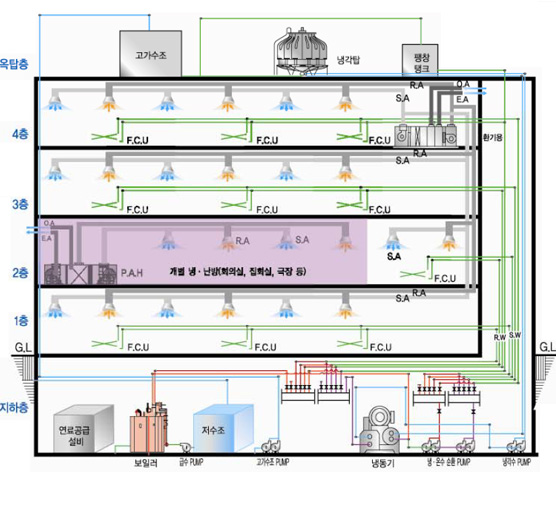

완전공기조화기 적용 예 - 2. 조닝(ZONNING)운전

  • 운전시간대가 다른 실을 개별적 운전을 함으로써 부대설비 등의 과도한 에너지 운전을 피할 수 있다.
  • 적용분야 :스카이라운지, 극장, 세미나실, 호텔로비, 병원, 응급실, 수술실, 스포츠센터, 식당가, 체육관, 백화점 내 24시간 할인매장, 주상복합, 빌딩 상가등
